Terciárne čistenie odpadových vôd z malých ČOV - ATF a ATFUV

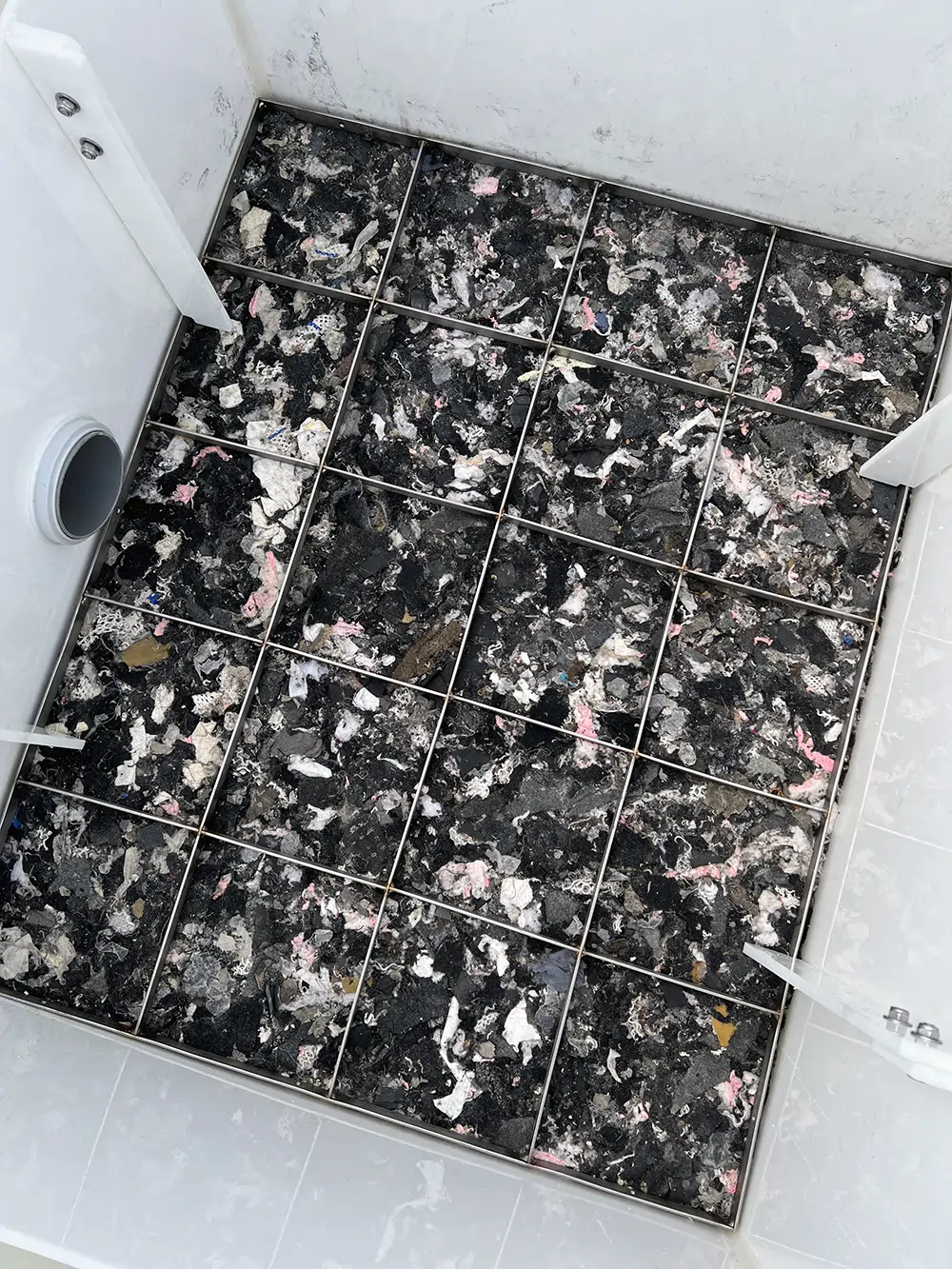

Dočisťovacie jednotky ATF 6 – ATF 20 využívajú biologické (biologická filtrácia) a fyzické (filtrácia, sedimentácia) procesy na terciárne čistenie sekundárne čistených odpadových vôd z malých ČOV. Dočisťovacie jednotky ATF mechanicky a biologicky odstraňujú nerozpustené látky a organické znečistenie z odpadových vôd na garantovanú úroveň.

Dočisťovacie jednotky ATF boli testované, ako aj naše domové čističky odpadových vôd, v Nemeckom Aachene v skúšobnom inštitúte PIA. Spĺňajú európsku normu EN 12566-7.

Použitie a popis dočisťovacích jednotiek ATF

Dočisťovacie jednotky na terciárne dočistenie typu ATF 6 - ATF 20 sa používajú vtedy, keď sú zvýšené požiadavky na kvalitu vypúšťaných odpadových vôd do povrchových a podzemných vôd napr. v chránených vodohospodárskych oblastiach, alebo v prípade spätného využitia vyčistených vôd. Osádzajú sa za biologickými čistiarňami odpadových vôd typu AT 6 plus – AT 20 plus alebo AT 6 plus P – AT 20 plus P.

V kombinácii s domovou čistiarňou AT plus spĺňa dočisťovacia jednotka ATFUV najprísnejšiu "Kategória +D" v zmysle požiadaviek nariadenia vlády SR č. 359/2022 Z. z. na vypúšťanie do povrchových aj podzemných vôd pre veľkosť zdroja do 50 EO.

Vyčistenú odpadovú vodu je možné vypustiť do povrchových alebo podzemných vôd, resp. ju recyklovať využitím na zavlažovanie trávnikov a okrasnej zelene, alebo ju použiť na technické účely.



Dočisťovacie jednotky ATF môžu byť vybavené aj UV modulom na dezinfekciu odpadovej vody. UV dezinfekčný modul pre domové čistiarne odpadových vôd bol otestovaný v rámci dlhodobého testu v PIA Aachen a preukázal veľmi vysokú dezinfekčnú účinnosť.



Všetky dočisťovacie jednotky ATF a ATFUV obsahujú riadenie s diaľkovým dohľadom formou GSM.



	návrh riešenia dočistenia odpadových vôd		poradenstvo pri riešení  čistenia odpadových vôd		UV dezinfekcia pre domové čistiarne odpadových vôd
	preprava štandardnými vozidlami		testované v PIA  Skúšobný inštitút pre  odpadovú techniku   Aachen, Nemecko		230 V elektrické pripojenie pre terciárne jednotky ATF
	samonosná konštrukcia  obsyp triedeným materiálom		nerezové uzamykanie		kontrola stavu dočisťovacích jednotiek na diaľku GSM



Jednoduchá inštalácia dočisťovacej jednotky ATF pre domové čistiarne odpadových vôd

Dočisťovacia jednotka ATF sa osádza do výkopu na základovú železobetónovú dosku hrúbky 15 cm tak, aby vrchná hrana nádrže vyčnievala cca 5 cm nad terén. Podrobný návod k osadeniu je uvedený v prevádzkovom poriadku, ktorý je prílohou odovzdávacej dokumentácie. O osadenie sa môže postarať technický tím spoločnosti Aquatec VFL.



Rozmery dočisťovacích jednotiek ATF

TYP	Pripojení obyvatelia [počet osôb]	Priemer x výška [mm]	Výška a DN prítoku/odtoku [mm]	Návrhový max. prietok [m3/d]	Napätie [V]
ATF 6	4	1400x1800	1150/850 -DN125/110	0,60	230
ATF 8	6	1400x2200	1500/1200 -DN125/110	0,90	230
ATF 10	8	1500x2200	1250/950 -DN125/110	1,20	230
ATF 12	10	1650x2400	1500/1200 -DN125/110	1,50	230
ATF 15	13	2100x2200	1500/1200 -DN160/110	1,95	230
ATF 20	18	2100x2700	2000/1700 -DN160/110	2,70	230
